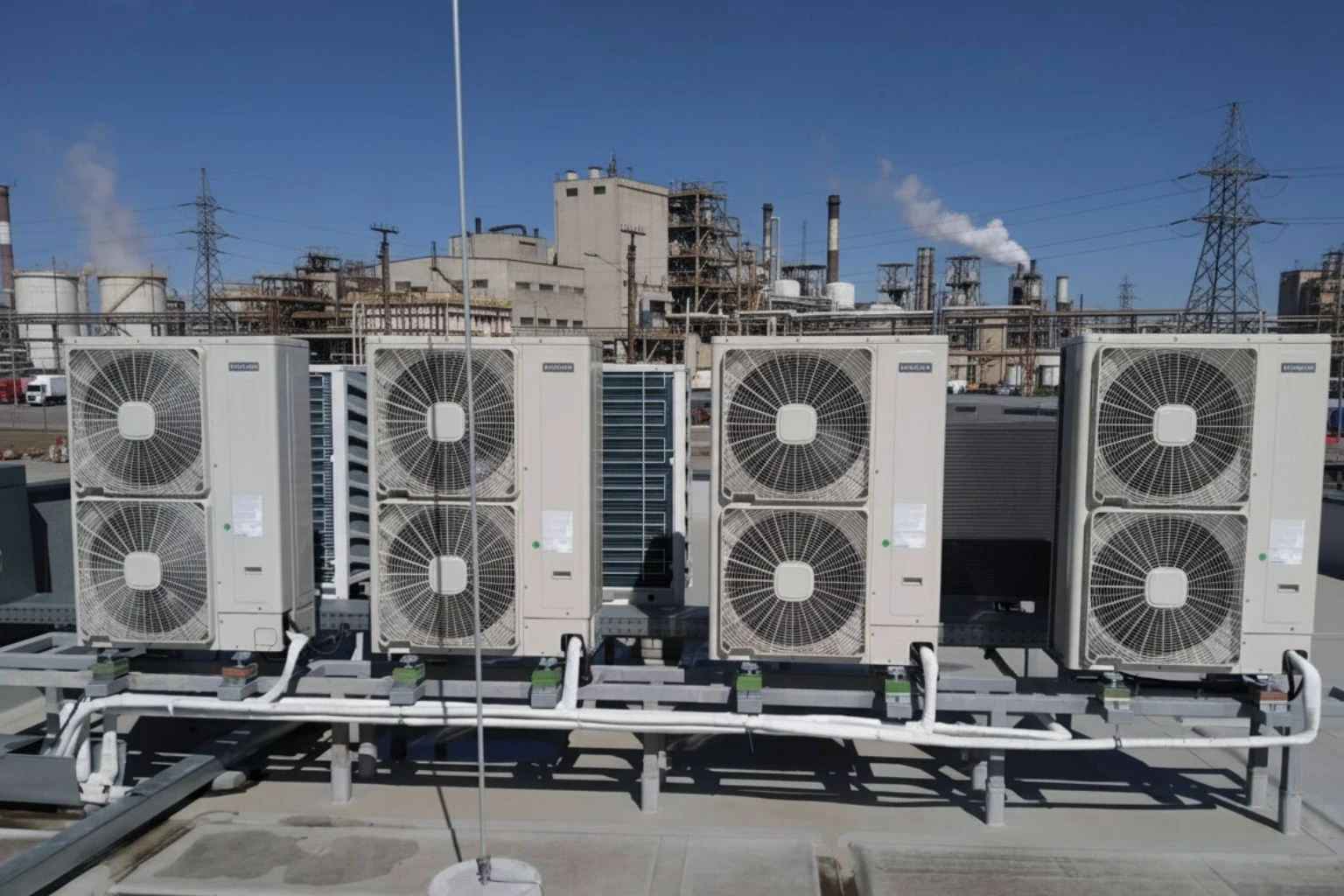

Видите большой металлический ящик на фасаде здания или крыше? Скорее всего, это компрессорно-конденсаторный блок. Звучит сложно, да? На самом деле разобраться в этом оборудовании проще, чем кажется.
Промышленные системы охлаждения работают по похожему принципу – будь то большой чиллер для охлаждения воды или компактный блок для офиса. Разница лишь в масштабах и применении. А вот компрессорно конденсаторный блок играет ключевую роль во многих системах кондиционирования и холодильных установках. Давайте разберемся, что это за оборудование и почему без него не обойтись.
Что такое ККБ – простыми словами
Компрессорно-конденсаторный блок (ккб) это наружная часть системы охлаждения. Его ставят снаружи здания – на крыше, стене или специальной площадке. Внутри находятся два основных элемента: компрессор и конденсатор. Отсюда и название.
ККБ работает в паре с внутренним блоком – испарителем. Вместе они создают замкнутый холодильный контур. По нему циркулирует хладагент, чаще всего фреон.
Знаете что интересно? Многие путают ККБ с обычным наружным блоком сплит-системы. Да, внешне они похожи. Но компрессорно-конденсаторный блок – это более мощное оборудование. Один такой агрегат может охлаждать целое здание.
Для чего нужен ККБ в системе охлаждения
Компрессорно-конденсаторный блок что это с точки зрения функций? Это сердце холодильной системы. Он готовит хладагент к работе.
В ККБ происходят два важных процесса:
Первый процесс – сжатие. Компрессор откачивает газообразный фреон из испарителя. Давление поднимается с 2-5 атмосфер до 15-20. При сжатии газ нагревается до 70-90 градусов.
Второй процесс – конденсация. Горячий газ попадает в конденсатор. Там его обдувает воздух. Фреон охлаждается и превращается в жидкость. Именно эта жидкость потом идет к испарителю.
Вот почему для чего нужен ккб – без него система просто не будет работать. Он выбрасывает тепло из помещения наружу.
Как работает компрессорно-конденсаторный блок
Представьте замкнутый круг. По нему бегает фреон – то жидкий, то газообразный.
Цикл работы выглядит так:
Газообразный фреон приходит от испарителя. Температура около 15 градусов. Давление низкое. Компрессор засасывает газ и сжимает его. Давление растет. Температура подскакивает до 80-90 градусов. Горячий газ под высоким давлением идет в конденсатор. Вентилятор обдувает конденсатор воздухом. Фреон отдает тепло и охлаждается. Постепенно газ конденсируется – превращается в жидкость. Жидкий фреон по тонкой трубке уходит к испарителю.
А дальше процесс повторяется. И так по кругу, пока работает система.
Кстати, ККБ работает не постоянно. Когда температура достигает нужного значения, блок выключается. Потом снова включается. Получается режим старт-стоп.
Устройство компрессорно-конденсаторного блока
Компрессорно-конденсаторный блок это не просто железный ящик. Внутри спрятана сложная начинка.
Основные узлы:
- Компрессор – главный элемент. Он сжимает фреон и качает его по системе. Бывают спиральные, поршневые, роторные. Защищен от перегрузок и скачков давления. Стоит больше половины цены всего блока.
- Конденсатор – теплообменник в виде змеевика из медных трубок. По трубкам идет горячий фреон. Снаружи трубки обдуваются воздухом. Площадь поверхности большая – для эффективного теплообмена.
- Вентилятор – гонит воздух через конденсатор. Обычно осевой, реже центробежный. Чем больше воздуха, тем лучше охлаждение. В мощных блоках стоят 2-4 вентилятора.
- Ресивер – емкость для жидкого фреона. Нужна для стабильной работы системы. Сглаживает колебания давления.
- Автоматика – датчики температуры и давления. Контроллер управления. Реле защиты. Все это защищает оборудование от аварий.
- Силовой щит – электрическая начинка в отдельном отсеке. Компактный и защищенный от влаги.
Корпус делают из оцинкованной стали. Покрывают порошковой краской. Это защита от коррозии и погоды.

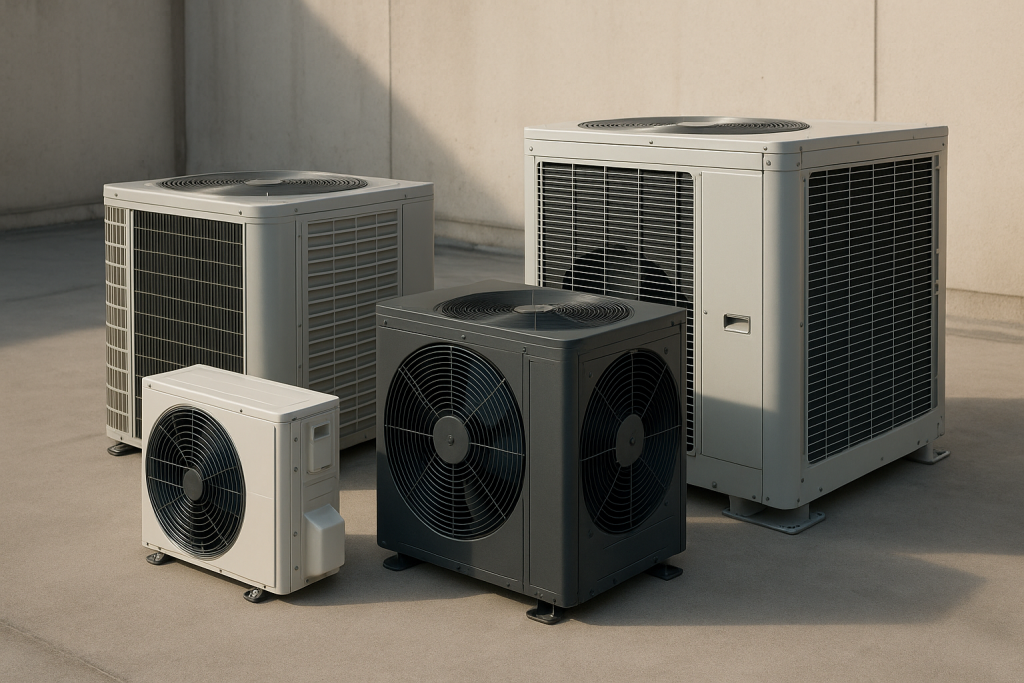

Типы компрессорно-конденсаторных блоков
Компрессорно конденсаторные блоки различаются по способу охлаждения конденсатора.
ККБ с воздушным охлаждением
Самый распространенный тип. Таких блоков на рынке 99%. Конденсатор охлаждается воздухом с улицы.
Ставят на крыше, стене или площадке на земле. Главное – доступ свежего воздуха. Вентиляторы гонят воздух через теплообменник.
- Плюсы: простая конструкция, низкая цена, не нужна вода.
- Минусы: занимают много места, шумят, зависят от температуры воздуха.
Летом в жару эффективность падает. Когда на улице +35, конденсатор греется сильнее. Приходится увеличивать мощность.
ККБ с водяным охлаждением
Конденсатор охлаждается водой. Нужна градирня или проточная вода.
Такие блоки компактнее. Можно ставить внутри здания – в техническом помещении. Эффективность выше, чем у воздушных.
- Плюсы: меньше размеры, стабильная работа, не зависит от жары.
- Минусы: нужна вода, сложный монтаж, выше цена.
Градирня выносится на крышу. Расстояние между ней и ККБ может быть большим. Это удобно при планировке.
ККБ с выносным конденсатором
Компромиссный вариант. Компрессор стоит внутри, конденсатор – снаружи.
Удобно, когда нет места на улице для всего блока. Или когда нужно снизить шум внутри здания.
Где используются компрессорно-конденсаторные блоки
ККБ применяют в системах, которым нужна большая мощность охлаждения.
- Приточная вентиляция. ККБ охлаждает свежий воздух перед подачей в помещение. Работает с фреоновым воздухоохладителем. Намного проще, чем чиллер с водяным охладителем.
- Центральное кондиционирование. Один мощный блок обслуживает целое здание. Офисный центр на 15 этажей – не проблема. Экономия на оборудовании и обслуживании.
- Холодильные камеры. Магазины, склады, производства. ККБ работает с испарителем внутри камеры. Поддерживает нужную температуру продуктов.
- Технологическое охлаждение. Промышленные процессы часто требуют холода. Станки, серверные, лаборатории. Компрессорно-конденсаторные блоки справляются с такими задачами.
В Украине ККБ встречаются в торговых центрах, офисах, на производствах. В жилых домах редко – слишком мощные для квартир.
Как выбрать компрессорно-конденсаторный блок
Подбор ККБ – задача для специалистов. Но знать основы полезно.
Холодопроизводительность – главный параметр. Измеряется в киловаттах. Зависит от площади помещения и тепловых нагрузок.
Вот простая формула для приточной вентиляции: Q = 0,44 × L × ΔT
L – расход воздуха (м³/ч) ΔT – разница температур
Например, нужно охладить 2000 м³/ч воздуха с 26 до 18 градусов. Q = 0,44 × 2000 × 8 = 7040 Вт, то есть 7 кВт. Берем блок на 7-8 кВт с запасом.
| Мощность ККБ | Площадь помещения | Расход воздуха |
| 5-10 кВт | 50-100 м² | 1500-3000 м³/ч |
| 15-25 кВт | 150-250 м² | 4000-7000 м³/ч |
| 30-50 кВт | 300-500 м² | 8000-15000 м³/ч |
Тип хладагента. Современные блоки работают на R410A. Старые – на R407C или R22. При замене нужен тот же фреон. Или полная промывка системы.
Количество контуров. До 40 кВт хватит одного контура. Больше 50 кВт – берите двухконтурный. Он экономичнее и точнее держит температуру.
Производитель. Известные бренды: Daikin, Carrier, Trane, Mitsubishi. Дороже, но надежнее. Китайские марки дешевле, но и служат меньше.
Климатическая адаптация. Для Украины важна работа при низких температурах зимой. Не все блоки рассчитаны на минус 20-30 градусов.
А вот совет. Не экономьте на мощности. Лучше взять блок с запасом 10-15%. Он будет работать в щадящем режиме. Прослужит дольше.
Монтаж и обслуживание ККБ
Устанавливать компрессорно-конденсаторный блок должны профессионалы. Нужны сертификаты и опыт.
Место установки выбирают так, чтобы был доступ воздуха. Расстояние до стен – минимум 50 см. Площадка должна быть ровной и прочной. Блок весит 50-300 кг в зависимости от мощности.
ККБ соединяют с испарителем медными трубами. Жидкостная линия – тонкая. Газовая – толстая. Длина трасс может достигать 50-100 метров.
После монтажа систему проверяют на герметичность. Заполняют азотом под давлением. Выдерживают сутки-двое. Если давление не падает – все хорошо.
Дальше вакуумируют систему. Откачивают воздух и влагу. Заправляют фреоном. Запускают и настраивают автоматику.
Обслуживание нужно два раза в год – весной и осенью. Чистят конденсатор от пыли. Проверяют давление фреона. Смотрят состояние компрессора. Меняют фильтры.
Вовремя обслуженный блок работает 10-15 лет без проблем.
Частые вопросы о ККБ
Шумит ли компрессорно-конденсаторный блок? Да, издает шум. Уровень 55-70 дБ на расстоянии метра. Как тихий разговор или работающий пылесос. Поэтому ставят подальше от окон. Или используют шумозащитные экраны.
Можно ли ставить ККБ зимой? Можно, но не все модели работают на морозе. Нужна система регулировки давления конденсации. Она не дает фреону замерзнуть.
Сколько стоит ККБ в Украине? Зависит от мощности и бренда. Блок на 5-10 кВт – от 30000 гривен. На 20-30 кВт – от 80000 гривен. Плюс монтаж и обвязка.
Чем отличается ККБ от чиллера? Принципом работы. ККБ охлаждает фреон. Чиллер – воду. ККБ проще в монтаже и дешевле.
